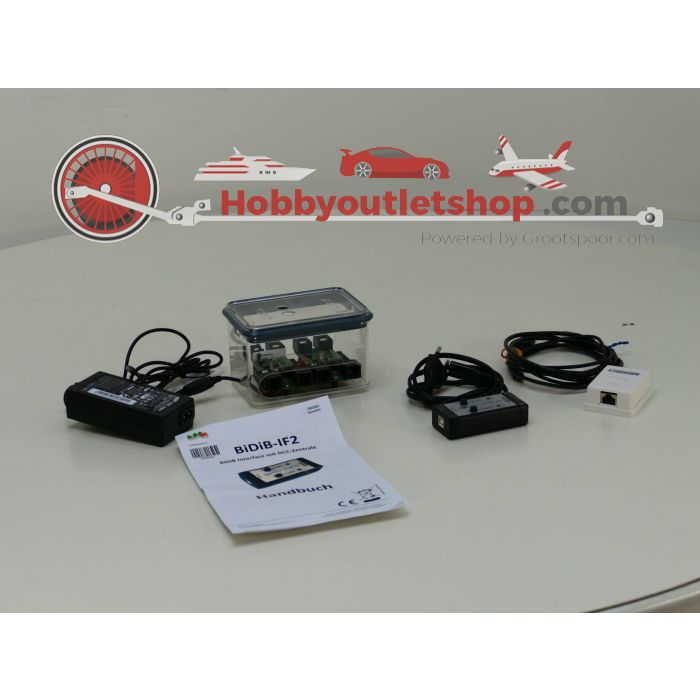

DE: BIDIB starter set: BIDIB-IF2+ 2x OneHub

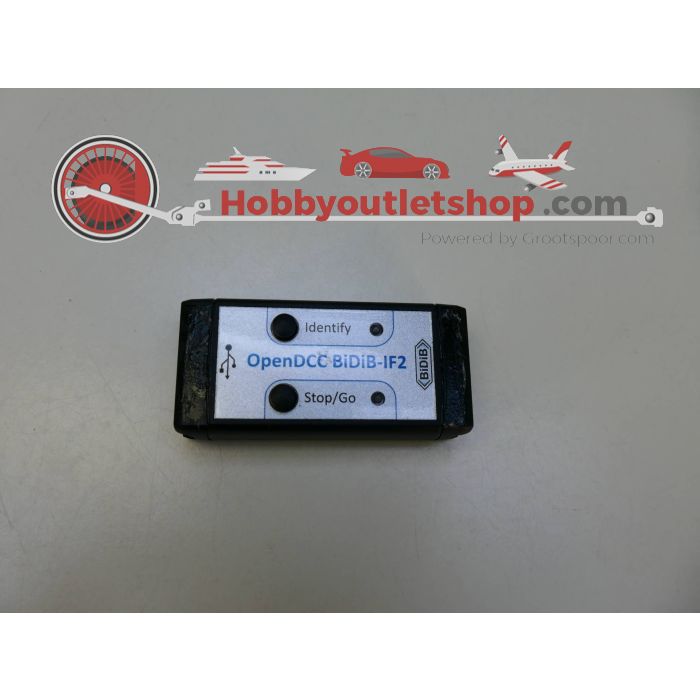

BIDIB-IF2+:
Diese neue Zentrale ersetzt den bewährten GBMBoost Master zusammen mit dem ReadyBoost und einer GBM16TS-Präsenzmelderkarte.
Wie bei BiDiB üblich, ist das wirklich Plug & Play und natürlich mit RailCom-Unterstützung versehen. Es gibt in der Welt von BiDiB keine Adressen oder Jumper, die Sie setzen müssen.
Stellen Sie die Lok auf das Gleis und die Software zeigt Ihnen sofort an, welche Lok auf dem Gleis platziert wurde und in welche Richtung sie auf dem Gleis steht. Letzteres ist einer der Unterschiede zwischen dem alten RailCom auf Kanal 1 und der modernen RailCom-Variante auf Kanal 2.

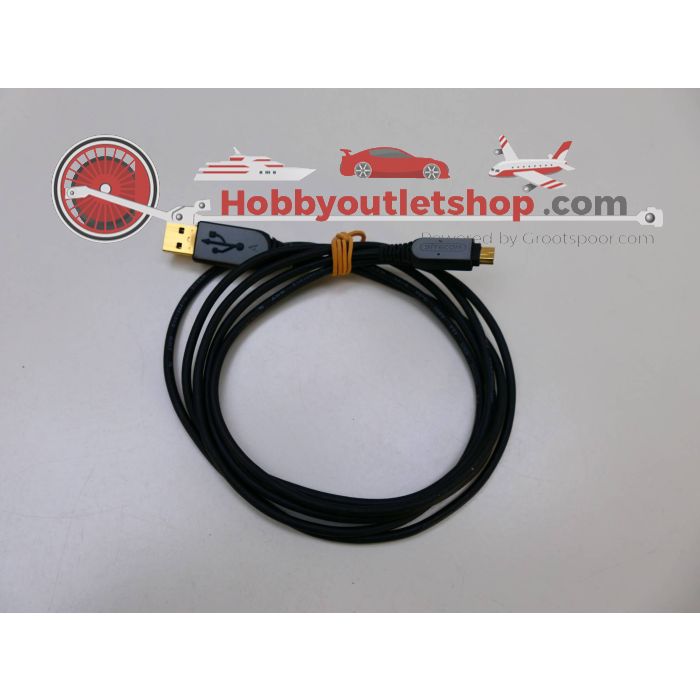

Das IF2 wird über ein mitgeliefertes USB-Kabel mit dem PC verbunden. Und mit einem Netzwerkkabel mit dem ReadyBoost verbunden. Dadurch muss der PC nicht mehr in der Nähe der Vermittlungsstelle stehen. Wenn mehr als 48 Detektoren benötigt werden, müssen Sie keinen GBMBoost Node mehr kaufen. Eine Erweiterung mit dem GBM16TS und einem ReadyBoost ist ausreichend. Es hängt von der Anzahl der Züge ab, die zu einem bestimmten Zeitpunkt unterwegs sind, wie viele Belegtmelderkarten Sie auf einen ReadyBoost legen können.
An den ReadyBoost kann ein Programmiergleis angeschlossen werden. Die MultiMaus mit Draht kann derzeit nicht mehr in das System aufgenommen werden. Wenn das Ihre Präferenz ist, dann ist der GBMBoost Master der Austausch für Sie.
Wenn Sie mit BiDiB fahren, garantiere ich Ihnen, dass die Züge fahren. Ich unterstütze Sie dabei kostenlos. Auf Wunsch schließe ich alle Geräte bereits bei Lieferung an. Sie müssen dann nur noch die Präsenzmelder und Weichen anschließen (und die Stecker in eine Steckdose stecken). Auch die zu installierende Software kann ich kostenlos über eine Remote-Lösung für Sie erledigen.

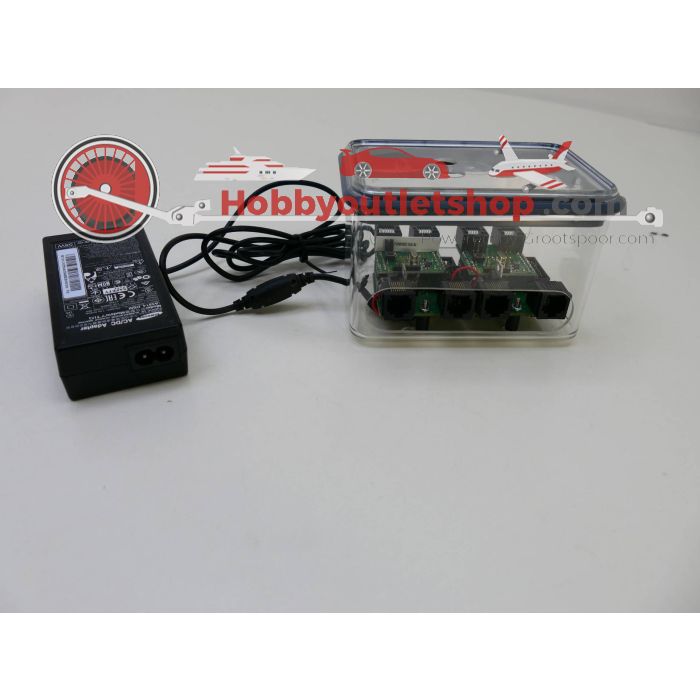

2x OneHub:
OneIF als OneHub

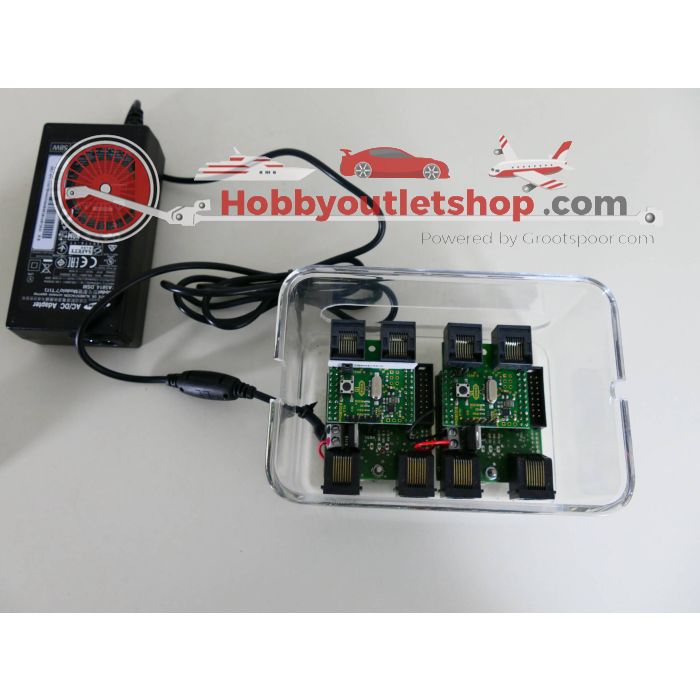

Die Applikation „OneHub“ besteht aus zwei Baugruppen: Aufsteckmodul BiDiBOne und Addon-Modul OneIF. Das OneHub ist eine Buserweiterung für den BiDiBus.
Modulaufbau
Der OneIF ist eine Addon-Platine (Grundboard) und kann mit einem Motherboard aus der PC Welt verglichen werden. Für den Betrieb benötigt er einen BiDiBone, der in unserem Beispiel die CPU darstellt. Auf dem BiDiBone wird im Anschluss die passende Applikation (Firmware) aufgespielt. Mit dem Begriff Applikation ist dann z.B. OneDMX gemeint. Der OneIF stellt für drei Applikationen (OneHub, OneDMX und OneDisplay) die passenden Ein- und Ausgabe Schnittstellen bereit. Die Hardware von der OneIF Paltine unterscheidet sich zu den unterschiedlichen Applikationen nur minimal in der Bestückung.
Leistungsmerkmale
Buserweiterung um zusätzliche 31 Knoten
Automatische Erkennung von neuen Knoten
Aufbereitung und Verstärkung des DCC-Signales am Bus
Versorgung mit Steckernetzteil 12V / 1A
Selbstrückstellende Sicherung in der Buszuleitung
Überwachung Stromverbrauch und Spannung des Busses
Anschluß für bis zu 8 lokale Bedientaster (8 Eingänge)
Abmessungen: 49mm x 49mm (Grundplatine OneIF)
Status-LEDs
Die Applikation „OneHub“ hat zwei unterschiedliche Anzeigen für die Darstellung der Betriebszustände.
Status-LEDs auf dem Grundboard OneIF
LED mit Zustand Beschreibung
BD leuchtet BiDiBone ist als „OneHub“ aktiv
DMX leuchtet BiDiBone ist als „OneDMX“ aktiv
PW leuchtet Die OneIF Platine wird mit 3,3V versorgt
Status-LEDs auf dem BiDiBone
LED mit Zustand Beschreibung
BiDiB LED leuchtet mit dem BiDiBus verbunden
BiDiB flackert es findet eine Datenkommunikation statt
BiDiB LED aus nicht mit den BiDiBus verbunden
POW LED blinkt schnell Identifizierung (durch Taster oder Softwarefunktion)
POW LED flimmert BiDiBone wird mit Betriebsspannung versorgt
BiDiB, ID, MSG u. POW blinken kein eeprom–File vorhanden
BiDiB und POW blinken keine Seriennummer vorhanden
BiDiBus-Erweiterung
Die Applikation „OneHub“ ermöglicht eine Buserweiterung um eine weitere Bus-Ebene. Ohne den OneHub würde der BiDiBus nur von einem Modul zum nächsten Modul unter der Anlage seinen Weg nehmen (blaues RJ45-Kabel in der Abbildung). Mit der BiDiBus Erweiterung OneHub bekommt der BiDiBus eine baumförmige Struktur (blaues RJ45-Kabel + gelbes RJ45-Kabel in der Abbildung).
Erklärung: Die Verbindung zum PC übernimmt ein Interface (z.B. der GBMboost Master), welches innerhalb der Modellbahn das Bussystem BiDiBus aufspannt. An diesem Bussystem können bis zu 32 Knoten (BiDiB-Baugruppen) angeschlossen werden (blaues RJ45-Kabel in der Abbildung). Wenn diese Knotenanzahl nicht ausreicht oder auf Grund der Anlagenstruktur ein weitere Ebene benötigt wird, dann kann mit dem OneHub eine weitere Ebene hinzugefügt werden. Mit der neuen zusätzlichen Ebene ergeben sich zusätzliche 32 Anschlussmöglichkeiten (gelbes RJ45-Kabel in der Abbildung). Der OneHub ermöglicht die weitere neue Ebene über seine zusätzlichen zwei RJ45-Buchsen auf dem Grundboard OneIF. Für diese neue Bus-Ebene wird der OneHub zum Master und versorgt die neue Ebene mit Strom (12V BiDiBus-Versorgung). Es empfiehlt sich, die einzelnen Bus-Ebenen unter der Anlage mit verschiedenen Farben zu kennzeichnen.
Die neue Bus-Ebene darf niemals mit einer anderen Ebene direkt verbunden werden.
Sie können aber mit einem weiteren OneHub in der neuen Ebene eine weitere Ebene aufspannen.
8 Eingänge
Der OneIF stellt dem Anwender acht Eingänge zur Ereignisabfrage oder zur Steuerung von Abläufen bereit. In der Abbildung ist die Pinbelegung der 8 massebezogenen Eingänge ersichtlich. Mit Tastern, Schaltern, Reed-Kontakten, Lichtschranken oder Hallsensoren können gegen einen Massebezug Ereignisse an das Hostprogramm gemeldet werden.
